Полностью закрытый интегрированный двигатель с регулируемой частотой и постоянными магнитами с водяным охлаждением: революция в энергосбережении для экстремальных промышленных условий

В промышленных двигателях уже давно существует категория сложных условий эксплуатации, в которых традиционные решения с частотно-регулируемым приводом (ЧРП) с трудом работают эффективно: закрытые цеха с высокими температурами, подземные шахты, помещения с высокой влажностью и пыльные промышленные площадки. Эти среды часто страдают от плохого рассеивания тепла, ограниченного пространства для установки, чрезмерного запыления или проникновения влаги. В результате обычные двигатели с воздушным охлаждением и отдельные системы ЧРП часто выходят из строя, сокращают срок службы и увеличивают затраты на техническое обслуживание.

Полностью закрытый двигатель с регулируемой частотой и постоянными магнитами с водяным охлаждением был разработан специально для решения этих задач.

Технология водяного охлаждения: от тепловых ограничений к значительному снижению повышения температуры

Традиционные двигатели с воздушным охлаждением используют циркуляцию воздуха для отвода тепла. В закрытых помещениях или средах с высокой температурой тепло не может быть эффективно отведено, что приводит к перегреву, снижению мощности и даже выходу из строя двигателя.

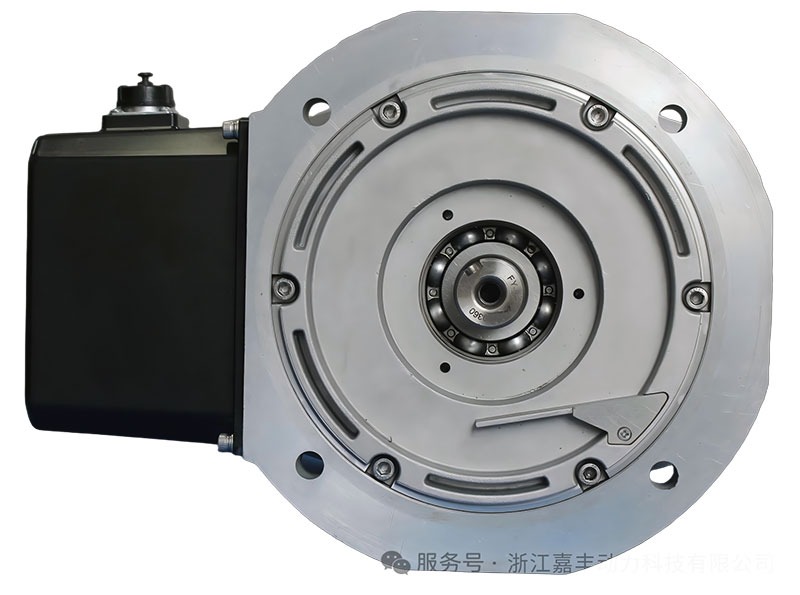

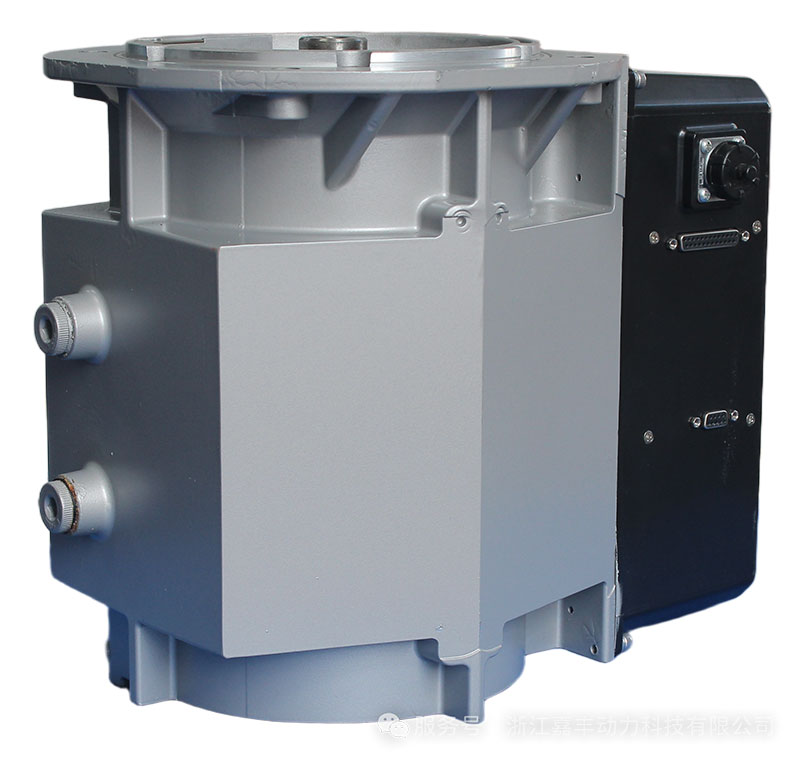

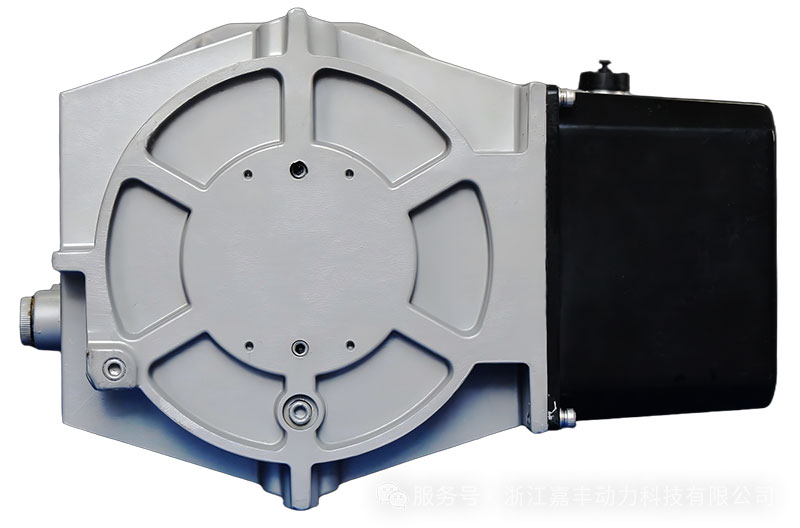

Полностью закрытый интегрированный двигатель с водяным охлаждением имеет двойную конструкцию водяного охлаждения как для двигателя, так и для преобразователя частоты. Охлаждающая вода циркулирует одновременно через корпус статора двигателя и силовые модули ЧРП, напрямую и эффективно отводя тепло.

Преимущества такой конструкции существенны. При том же физическом размере двигатель может достичь значительно более высокой удельной мощности. Даже в условиях полной нагрузки или перегрузки система может поддерживать стабильную работу при низких температурах. Данные полевых испытаний показывают, что замена обычных асинхронных двигателей с воздушным охлаждением на встроенные двигатели с водяным охлаждением может снизить повышение температуры поверхности двигателя более чем на 30%.

Более низкие рабочие температуры не только повышают эффективность, но также продлевают срок службы изоляции и снижают требования к техническому обслуживанию.

Полностью закрытая конструкция: превосходная защита от пыли и влаги

Еще одним важным преимуществом полностью закрытого встроенного двигателя с водяным охлаждением является его исключительная защита.

Обычные двигатели с воздушным охлаждением требуют наличия вентиляционных отверстий для притока воздуха, позволяющих пыли, влаге и агрессивным газам проникать в двигатель, что увеличивает риск выхода из строя. Напротив, встроенный двигатель с водяным охлаждением имеет полностью закрытый корпус. Тепло отводится через внутренние каналы охлаждения, а не через внешний поток воздуха, что устраняет необходимость в вентиляционных отверстиях.

В результате можно легко достичь степени защиты IP55 или выше. Внутренние электронные компоненты полностью изолированы от суровых условий окружающей среды.

В таких отраслях, как металлургия, производство химического волокна и подземная добыча полезных ископаемых, где уровень влажности и пыли особенно высок, такая конструкция значительно повышает надежность оборудования. Сообщается, что в некоторых приложениях частота ежегодного технического обслуживания была снижена с пяти сервисных вмешательств в год до менее одного, что сократило затраты на техническое обслуживание более чем вдвое.

Интеграция Plug-and-Play: продолжение преимуществ интегрированной конструкции

Являясь передовым представителем семейства интегрированных двигателей с регулируемой частотой и постоянными магнитами, полностью закрытая версия с водяным охлаждением сохраняет основные преимущества интегрированных систем по принципу «включай и работай».

Двигатель и ЧРП согласуются на заводе и предварительно настраиваются перед отправкой, что исключает необходимость сложного ввода в эксплуатацию на месте. Пользователи могут просто подключить источник питания и начать работу.

Компактная интегрированная конструкция также устраняет необходимость в отдельном шкафу управления, сокращая требования к пространству для установки и делая его особенно подходящим для проектов модернизации с ограниченным доступным пространством.

С точки зрения энергоэффективности, в двигателе используются высокоэффективные редкоземельные материалы с постоянными магнитами, и он достигает сверхвысокого уровня эффективности IE5. По сравнению с традиционными асинхронными двигателями эффективность может повыситься примерно на 10%. В сочетании с регулированием скорости с переменной частотой общая экономия энергии может быть еще большей.

Идеальное применение: разработан для сложных промышленных условий.

Полностью закрытые интегрированные двигатели переменной частоты с водяным охлаждением и постоянными магнитами особенно подходят для следующих сред:

Закрытые помещения с высокой температурой

Примеры включают в себя:

Эти объекты обычно имеют плохую циркуляцию воздуха и высокие температуры окружающей среды, где решения по воздушному охлаждению часто становятся неэффективными, а водяное охлаждение является более надежной альтернативой.

Высокая влажность и пыльная среда

Примеры включают в себя:

В этих приложениях высокий уровень защиты имеет решающее значение. Полностью закрытая конструкция предотвращает попадание влаги и пыли в оборудование.

Шумочувствительные места

Примеры включают в себя:

Поскольку система водяного охлаждения устраняет необходимость в высокоскоростных охлаждающих вентиляторах, рабочий шум значительно снижается, создавая более тихую рабочую среду.

Заключение

Полностью закрытый интегрированный двигатель переменной частоты с водяным охлаждением и постоянными магнитами сочетает в себе четыре ключевые технологии в одном интегрированном решении:

Интегрируя эти технологии в одну систему, мы расширяем преимущества энергосберегающих решений с переменной частотой, начиная с экологически чистых производственных объектов и заканчивая самыми требовательными промышленными средами. Поскольку отрасли продолжают стремиться к энергоэффективности, надежности и устойчивому развитию, эта технология представляет собой важный шаг на пути к более экологичному и эффективному промышленному будущему.
